Cablâge

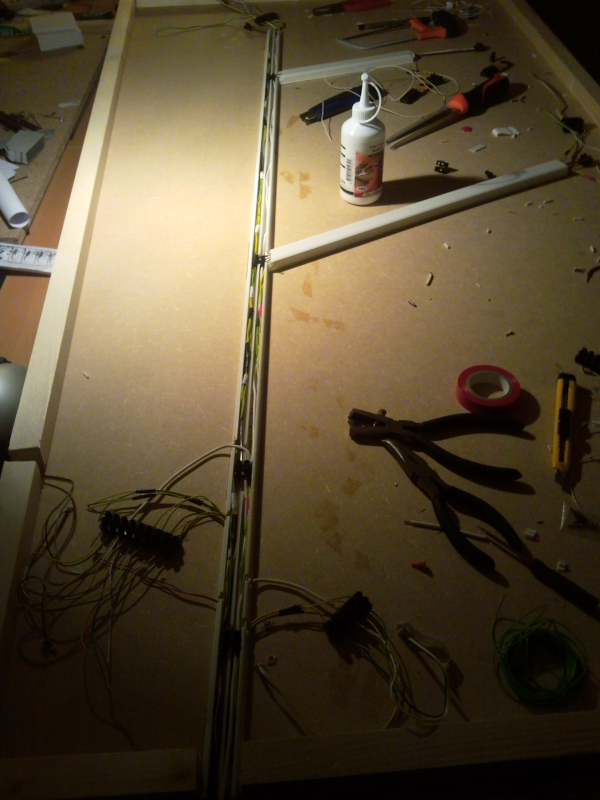

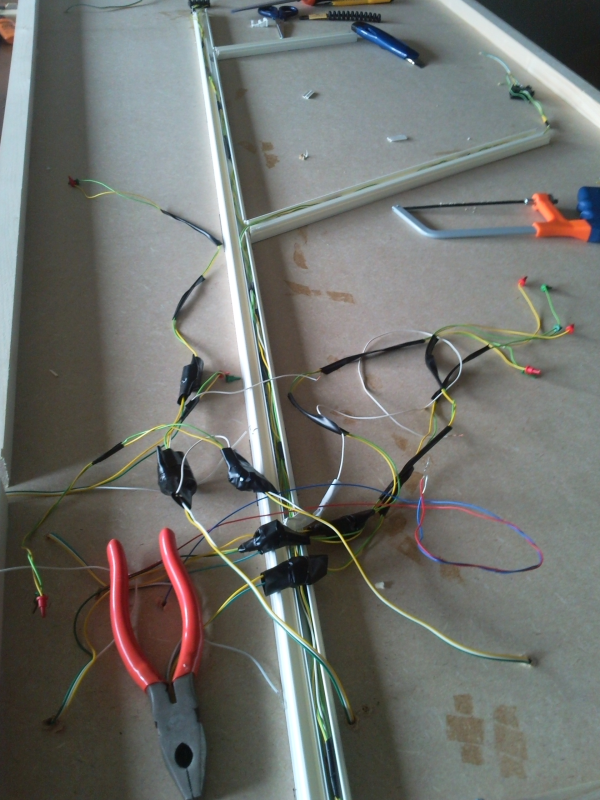

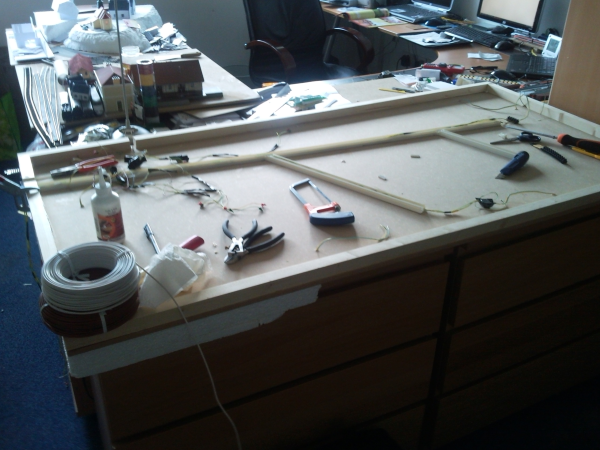

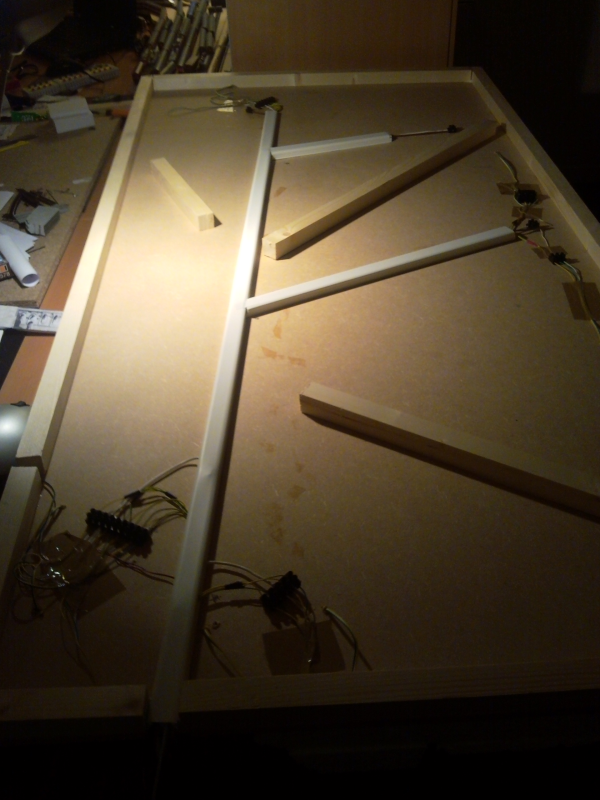

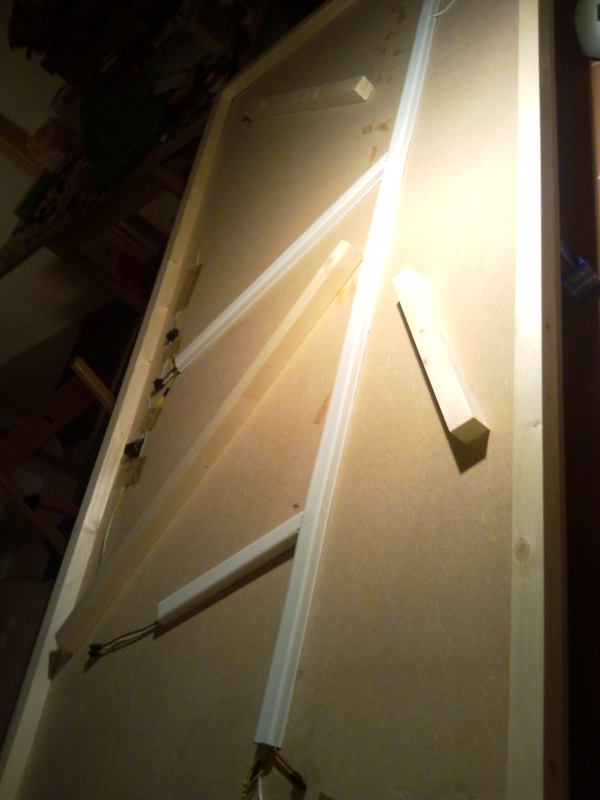

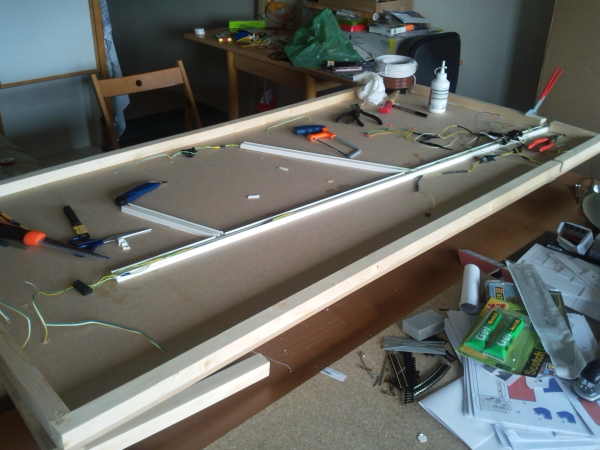

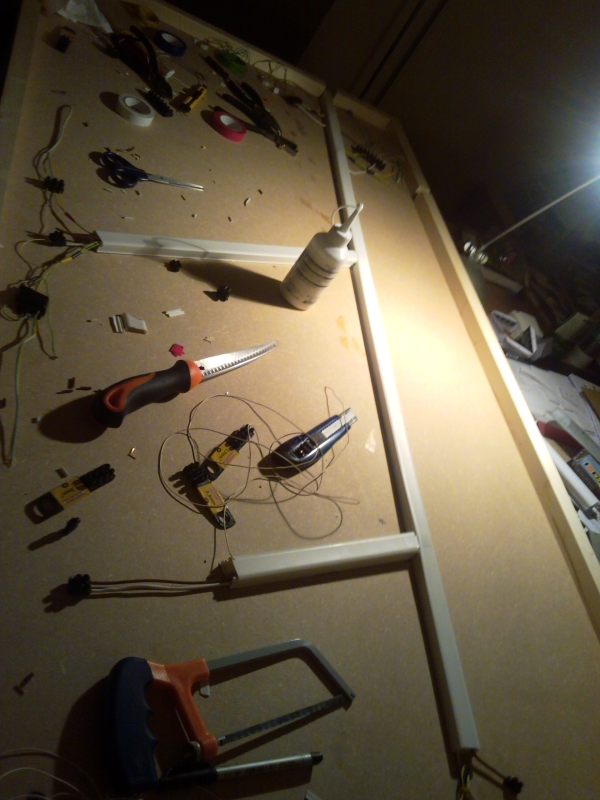

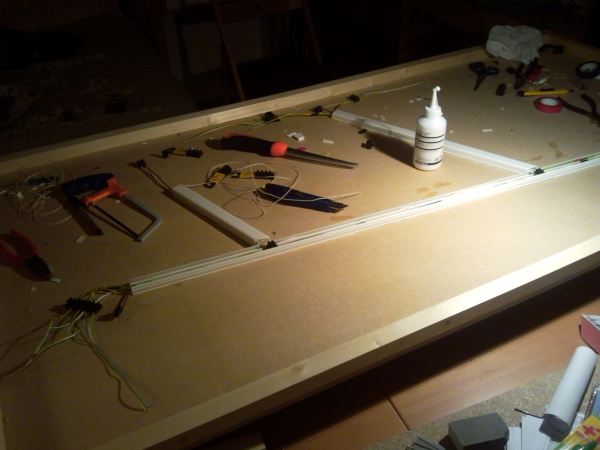

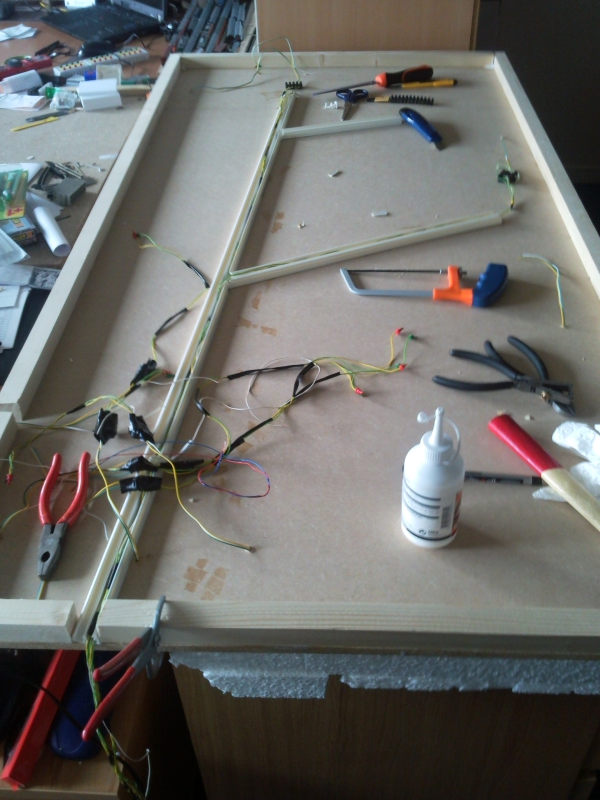

Plus de 100m de câbles sont nécesaires pour relier les 11 aiguillages, le TJD et un rail de dételage au TCO et les différentes sources d'alimentation électrique des ampoules à l'interrupteur général.



TCO

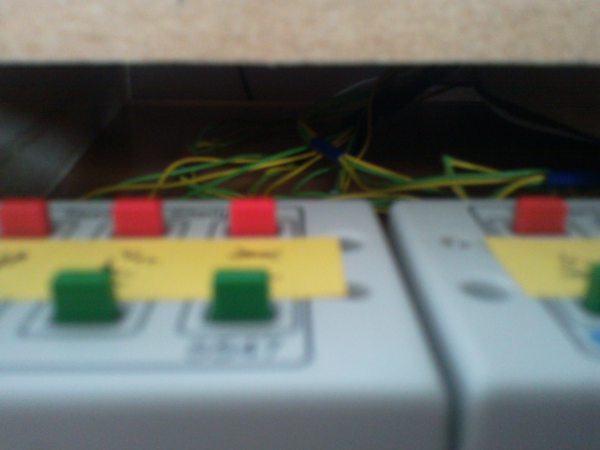

28 câbles arrivent au TCO :
- en jaune les commandes d'alignement des aiguillages
- en vert les commandes de bifurcation des aiguillages
- en marron l'alimentation continue 16V
- en blanc les masses

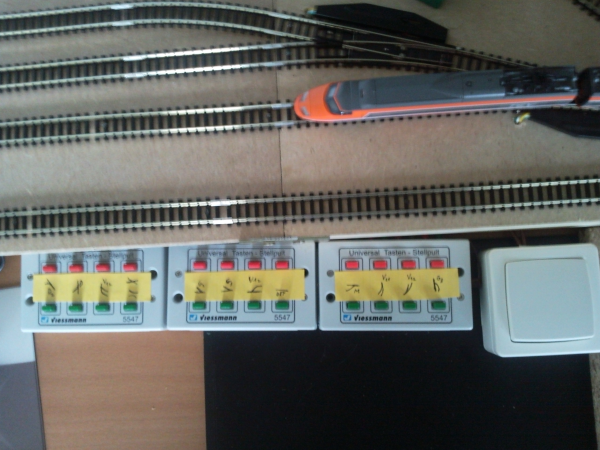

Le TCO assemblé :
- à gauche les commandes des aiguillages et du rail dételeur
- à droite l'interrupteur de l'éclairage des maquettes et des rues du réseau
